تحلیل مهندسی داده‌های نرمالایز‌ شده RO برای تشخیص زود هنگام افت عملکرد

فرض کن ساعت ۲ بامداد است و شیفت شب، مثل همیشه، یک نگاه سریع به SCADA می‌اندازد: دبی پرمیت کمی پایین‌تر از دیروز است، فشار خوراک هم کمی بالا رفته، و اپراتور با خودش می‌گوید: «خب هوا سردتر شده، طبیعی است.»
سه روز بعد، همان “طبیعی” تبدیل می‌شود به یک واقعیت تلخ: ΔP بالا می‌رود، پرمیت کم می‌شود و تیم تصمیم می‌گیرد CIP انجام دهد. هزینه، توقف، مواد شیمیایی، و یک ریسک جدی: اگر تشخیص اشتباه باشد، ممکن است CIP نه ‌تنها مشکل را حل نکند، بلکه عمر مفید ممبران را کوتاه‌ کند.

این دقیقاً جایی است که Normalization به‌جای یک مفهوم تئوری، تبدیل می‌شود به «چشم سوم» مهندس و اپراتور RO.
Normalization یعنی جدا کردن اثر دما، شوری، بازیابی و شرایط عملیاتی از داده‌ها، تا متوجه شوید واقعاً در ممبران چه اتفاقی افتاده:

• آیا واقعاً فولینگ شروع شده؟
• آیا اسکیلینگ در حال شکل‌گیری است؟
• آیا مشکل از پیش‌تصفیه است یا از تنظیمات بهره‌برداری؟
• آیا پمپ یا ابزار دقیق دارد دروغ می‌گوید؟

در این مقاله، قصد داریم یک چارچوب تصمیم‌گیری ارائه ‌دهیم که با آن، داده‌های نرمالایز ‌شده را مثل یک مهندس RO بخوانید؛ نه مثل کسی که فقط عددها را نگاه می‌کند.

Normalization در RO چیست و چرا داده‌های خام شما را گمراه می‌کنند؟

نرمالایز‌ کردن یا Normalization یعنی تبدیل داده‌های عملکرد RO به یک «شرایط مرجع ثابت»؛ نه برای زیباتر شدن اعداد، بلکه برای دیدن روند واقعی رفتار ممبران در طول زمان.
در سیستم RO صنعتی، پارامتر‌های عملیاتی دائماً تحت تأثیر تغییرات طبیعی در حال تغییرند؛ به‌ویژه:

• دما
• TDS و شوری خوراک
• بازیابی (Recovery)
• دبی‌ها و فشارها
• کیفیت پیش‌تصفیه و حتی تغییرات فصلی

اگر این تغییرات نرمالایز نشوند، اپراتور و طراح همیشه بین دو خطای کلاسیک گرفتار می‌شود:

• False Alarm: فکر می‌کنید سیستم خراب شده چون عددها تغییر کرده‌اند، در حالی که فقط دما عوض شده است.
• False Comfort: فکر می‌کنید همه چیز خوب است چون عددها «خیلی بد» نشده‌اند، در حالی که روند تخریب شروع شده است.

کارکرد واقعی نرمالایز کردن داده‌ها در پایش عملکرد RO صنعتی

نرمالایز‌ کردن در RO صنعتی:

• جایگزین عیب‌یابی نیست؛ بلکه ابزار پشتیبان و فیلتر اولیه عیب‌یابی است.
• تصحیح ساده اعداد نیست؛ بلکه یک زبان مشترک برای مقایسه عملکرد سیستم در زمان‌های مختلف است.
• مشخص می‌کند که «چیزی تغییر کرده» اما الزاماً توضیح نمی‌دهد «چرا تغییر کرده».

و مهم‌ترین مرز کاربرد آن اینجاست: نرمالایز کردن بدون داده معتبر، فقط یک توهم دقیق می‌سازد: خروجی تمیز، نمودار قشنگ اما تصمیم مهندسی اشتباه.

چرا داده‌های خام شما را گمراه می‌کند؟

داده‌های خام یعنی همان چیزهایی که مستقیم از PLC/SCADA یا لاگ‌شیت می‌آید: فشارها، دبی‌ها، EC و… مشکل این است که داده‌های خام به شدت تابع شرایط محیطی و عملیاتی است.

مثال ساده:
اگر دما کاهش پیدا کند، ویسکوزیته آب بالا می‌رود، نفوذپذیری کاهش می‌یابد و دبی پرمیت افت می‌کند؛ حتی اگر ممبران کاملاً سالم باشد.
اپراتور تازه‌کار می‌گوید: «پرمیت افت کرده، فولینگ داریم.»
اپراتور حرفه‌ای می‌گوید: «اول NPF نرمالایز ‌شده را ببین.»

چارچوب مهندسی دانش‌لاین برای تحلیل داده‌های نرمالایز‌‌‌ شده RO

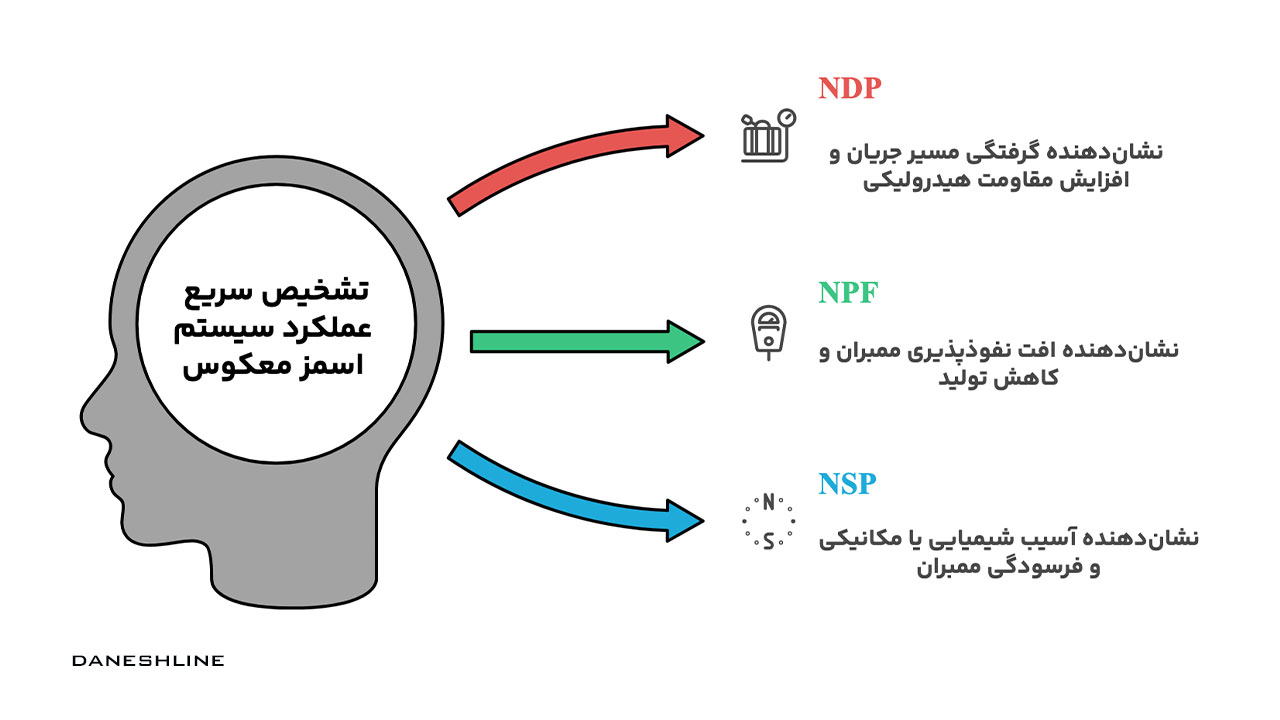

سه KPI کلیدی در تحلیل داده‌های نرمالایز‌ ‌شده RO (NDP، NPF، NSP)

پیشنهاد می‌شود داده‌های عملکرد RO را هم‌زمان با سه KPI اصلی بخوانید؛ مثل یک مثلث تشخیصی:

1. NDP (Normalized Differential Pressure)
2. NPF (Normalized Permeate Flow)
3. (Normalized Salt Passage) NSP

این سه KPI کنار هم، مثل یک دستگاه دروغ‌سنج عمل می‌کنند. هرکدام یک بعد متفاوت از «سلامت ممبران» را نشان می‌دهند و فقط در کنار هم قابل تفسیرند. اگر فقط به یکی از آن‌ها توجه کنید، ممکن است گمراه شوید. اگر به هر سه با هم توجه کنید، تصویر واضح می‌شود.

NDP (افت فشار نرمالایز شده)

به گرفتگی مسیر جریان و افزایش مقاومت هیدرولیکی اشاره دارد. NDP نشان می‌دهد برای عبور دادن همان دبی از ممبران، تحت شرایط مرجع، چه مقدار فشار اضافی لازم است.
افزایش NDP معمولاً بیانگر افزایش مقاومت هیدرولیکی در مسیر جریان است، که می‌تواند ناشی از:

• فولینگ داخل کانال‌های اسپیسر
• انسداد یا پلاگینگ
• توزیع نامناسب جریان (Maldistribution)
• تجمع ذرات، کلوئیدها یا بیوفیلم

دام تفسیر:
افزایش NDP همیشه به معنای گرفتگی واقعی نیست؛ خطای ابزار دقیق یا drift ترانسمیترها می‌تواند عدد را گمراه‌کننده بالا ببرد.

NPF (جریان پرمییت نرمالایز شده)

بیشتر به افت نفوذپذیری ممبران و کاهش تولید آب مربوط است. NPF دبی پرمیت تصحیح‌شده به شرایط مرجع است.
سؤال اصلی این نیست که «پرمیت خام چقدر کم شده»، بلکه این است که:

اگر دما، فشار و TDS ثابت باشند، ممبران امروز واقعاً چقدر آب تولید می‌کند؟

کاهش NPF معمولاً به یکی از دلایل زیر رخ می‌دهد:

• تشکیل رسوب و اسکیلینگ (Scaling) (خصوصاً اگر افت ناگهانی باشد)
• فولینگ آلی یا بیولوژیک (روندی و تدریجی)
• فشردگی یا کاهش طول عمر ممبران (آرام و بلندمدت)
• خطا در اندازه‌گیری دبی (فلومتر)

NSP (عبور نمک یا کاهش ریجکشن نرمال‌شده)

بیشتر نشان‌دهنده آسیب شیمیایی یا مکانیکی ممبران و فرسودگی آن است.NSP افزایش عبور نمک یا کاهش رِجکشن را نشان می‌دهد. وقتی NSP بدتر می‌شود، معمولاً یکی از این سناریوها مطرح است:

• آسیب به لایه فعال ممبران در اثر اکسیدکننده‌ها
• نشتی یا خرابی O-ring و Brine Seal
• آسیب مکانیکی
• فرسودگی و کاهش عملکرد ناشی از عمر ممبران (Aging)

نکته کلیدی:
ممکن است NPF هنوز در محدوده قابل‌قبول باشد اما NSP بدتر شود؛ این حالت معمولاً نشان‌دهنده یک مشکل کیفی است، نه افت ظرفیت تولید.

چگونه روند داده‌های نرمالایز‌ ‌شده RO را درست بخوانیم؟ (Trend Analysis)

الگوهای رایج تغییر KPI و تفسیر مهندسی آن‌ها

در تحلیل عملکرد سیستم RO، عدد لحظه‌ای تعیین‌کننده نیست؛ شکل تغییر عدد در طول زمان مهم است. برای هر KPI نرمالایز ‌شده، سه الگوی رفتاری اصلی وجود دارد که باید تشخیص داده شوند:

لغزش تدریجی (Drift)

کاهش یا افزایش آرام و پیوسته یک KPI در بازه زمانی نسبتاً بلند (هفته‌ها تا ماه‌ها).

مثال: NPF به تدریج طی چند هفته کاهش می‌یابد.

تفسیر محتمل:

• فولینگ تدریجی سطح ممبران
• افت تدریجی کیفیت پیش‌تصفیه
• فشردگی یا پیرشدن ممبران

این الگو معمولاً نشان‌ می‌دهد که یک مشکل واقعی در حال شکل‌گیری است، نه یک خطای لحظه‌ای.

جهش ناگهانی (Step Change)

تغییر ناگهانی و پله‌ای KPI در مدت‌زمان کوتاه (ساعت‌ها یا چند روز).

مثال: افت ناگهانی NPF یا افزایش ناگهانی NSP

تفسیر محتمل:

• رخداد شوک عملیاتی (تزریق اشتباه مواد شیمیایی)
• ورود کلر یا اکسیدکننده‌ها به سیستم
• تغییر ناگهانی کیفیت خوراک
• نشتی اورینگ یا بای‌پس داخلی

این الگو معمولاً به یک رخداد مشخص و قابل ردیابی اشاره دارد.

نوسان نامنظم (نویز یا زیگزاگ)

بالا و پایین شدن مداوم KPI بدون روند مشخص؛ یک روز خوب، یک روز بد.

مثال: نوسان شدید NDP یا NPF بدون الگوی پایدار

تفسیر محتمل:

• خطای ابزار دقیق (فلومتر، ترانسمیتر فشار، هدایت‌سنج)
• کنترل ناپایدار سیستم
• تغییرات شدید ناشی از عملکرد اپراتور
• هوا گرفتگی (Air Binding)
• مشکل در پمپ یا منبع تغذیه آن

این الگو بیشتر به مشکل اندازه‌گیری یا کنترل مربوط است تا خرابی واقعی ممبران.

قانون طلایی تشخیص

قبل از اینکه بگویید «سیستم فولینگ دارد»، ابتدا مطمئن شوید که سیستم درست اندازه‌گیری می‌کند و درست کنترل می‌شود. نادیده گرفتن این اصل، یکی از شایع‌ترین دلایل تصمیم‌های اشتباه در بهره‌برداری RO است.

چه داده‌هایی برای نرمالایز‌‌کردن قابل اعتماد RO لازم است؟

برای اینکه نرمالایز کردن داده‌های RO قابل اعتماد باشد، داشتن نرم‌افزار یا فرمول کافی نیست؛ باید داده‌هایی وارد شوند که نماینده واقعیت عملکرد سیستم باشند. حداقل داده‌های موردنیاز برای نرمالایز کردن قابل اتکا عبارت‌اند از:

۱. دبی خوراک، دبی پرمیت، دبی کنسانتره (برای تشخیص واقعی بازیابی، افت تولید و توازن جرمی سیستم)

۲. فشار خوراک، فشار میانی (در صورت وجود)، فشار کنسانتره (برای محاسبه صحیح افت فشار و NDP)

۳. فشار پرمیت (در صورتی که در محاسبات سیستم اثرگذار باشد)

۴. دما (برای تصحیح نفوذپذیری ممبران و جلوگیری از تفسیر اشتباه افت یا بهبود عملکرد)

۵. هدایت الکتریکی یا TDS خوراک و پرمیت (برای ارزیابی دقیق NSP، ریجکشن و سلامت لایه فعال ممبران)

۶. وضعیت شیرها و بای‌پس‌ها (باز یا بسته بودن بای‌پس‌ها، شست‌وشوی معکوس یا مسیرهای غیرعادی جریان که بدون ثبت آن‌ها داده‌ها گمراه‌کننده می‌شوند)

سه خطای دیتایی که تحلیل داده‌های نرمالایز ‌شده RO را بی‌ارزش می‌کند

بیشتر شکست‌های نرمالایز کردن نه به فرمول‌ها مربوطند، نه به نرم‌افزار؛ بلکه به کیفیت داده‌های ورودی برمی‌گردند.

۱) فلومتر پرمییت کالیبره نیست؛ درنتیجه NPF دروغ می‌گوید!

حتی چند درصد خطا در فلومتر پرمیت می‌تواند روند NPF را کاملاً معکوس نشان دهد و اپراتور را به تصمیم اشتباه (مثلاً CIP زودهنگام) بکشاند.

۲) ترانسمیتر فشار دچار Drift شده؛ درنتیجه NDP دروغ می‌گوید!

اگر فشارسنج‌ها هم‌کالیبر نباشند یا در طول زمان drift کنند، افزایش یا کاهش NDP الزاماً به معنی گرفتگی واقعی نیست.

۳) دما از نقطه اشتباه اندازه‌گیری می‌شود؛ پس تصحیح دما غلط می‌شود!

دما باید نماینده دمای واقعی خوراک ورودی به ممبران باشد؛ اندازه‌گیری از نقاط نامناسب (مخزن، لوله برگشت، یا محل اختلاط ناقص) تصحیح دما را بی‌معنا می‌کند.

چه داده‌هایی عمداً در نرمالایز کردن RO حذف می‌شوند و چرا؟

در نرمالایز ‌کردن داده‌های RO، همه داده‌ها لازم نیست همیشه وارد فرمول شوند. برخی پارامترها اگر وارد شوند، می‌توانند تصمیم مهندسی را گمراه کنند.

۱) داده‌های کوتاه ‌مدت و پرنوسان

مثال: فشار پرمیت در عرض چند دقیقه، دبی خوراک در اثر نوسانات پمپ

• چرا حذف می‌شوند:
  نوسانات کوتاه‌مدت اغلب ناشی از کنترل ناپایدار، ضربه پمپ یا نویز ابزار است. وارد کردن آن‌ها در نرمالایز کردن باعث می‌شود نمودارها زیگزاگ شوند و روند واقعی مخفی شود.
• مزیت حذف: تمرکز روی روند بلندمدت و واقعی ممبران، بدون گمراه شدن توسط نوسانات لحظه‌ای.

۲) پارامترهایی که تأثیر غیرخطی یا نامشخص دارند

مثال: دمای برگشت، pH جزئی خوراک یا TDS ناحیه‌ای

• چرا حذف می‌شوند:
  تأثیر این پارامترها بر نفوذپذیری یا ریجکشن اغلب غیرخطی، محاسبه‌ناپذیر یا نامطمئن است.
• مزیت حذف: نرمالایز کردن بر اساس پارامترهای قوی و قابل اعتماد انجام می‌شود و تصمیم‌گیری ساده‌تر و دقیق‌تر است.

۳) داده‌های مربوط به حالت‌های غیرعادی موقت

مثال: شست‌وشوی معکوس، باز بودن بای‌پس برای CIP، توقف کوتاه پمپ

• چرا حذف می‌شوند:
  این داده‌ها وضعیت عادی سیستم را نشان نمی‌دهند و وارد کردنشان در نرمالایز کردن، گراف‌ها را اشتباه می‌کند.
• مزیت حذف: تمرکز بر عملکرد واقعی ممبران در حالت عملیاتی پایدار است و روند تخریب یا افت کیفیت بهتر دیده می‌شود.

مطالعه موردی: افت تولید RO یا فقط کاهش دما؟

شرایط

• خوراک: آب صنعتی با TDS متوسط
• سیستم: یک ترین (train) صنعتی
• اتفاق: طی ۱۰ روز، دبی پرمیت خام ۸٪ افت کرد.

برداشت اولیه تیم: «پرمیت افت کرده، CIP لازم است.»

بررسی حرفه‌ای با Normalization

1. دما در همین دوره از ۳۰ به ۲۳ درجه سانتیگراد افت کرده بود (فصل تغییر کرده است).
2. NPF نرمال‌شده فقط ۱.۵٪ افت نشان می‌داد.
3. NDP تقریباً ثابت بود.
4. NSP تغییر محسوسی نداشت.

نتیجه تشخیص: مشکل اصلی فولینگ نبود؛ افت تولید خام عمدتاً اثر دما بود. CIP در این نقطه یعنی هزینه و ریسک بیهوده.

اقدام درست

• تنظیم setpointها برای فصل سرد
• پایش دقیق NPF و NDP در هفته بعد
• بررسی محدود پیش‌تصفیه برای اطمینان

این یک نمونه کلاسیک است: بدون نرمالایز کردن، تیم وارد چرخه‌ی CIPهای زودهنگام می‌شود.

مطالعه موردی دوم: افزایش NDP واقعی یا خطای ابزار دقیق؟

شرایط

• اپراتور گزارش می‌دهد: «NDP به‌طور ناگهانی بالا رفت».
• NPF هم کمی افت کرده است.
• NSP ثابت

تفسیر خام (دام رایج): «فولینگ شدید داریم.»

تحلیل دقیق

• آیا NDP روی کل Train بالا رفته یا فقط یک Stage؟
• آیا دبی خوراک یا ریکاوری تغییر کرده؟
• آیا فیلتر کارتریج به ‌تازگی تعویض شده (افت فشار متفاوت)؟
• آیا یک ترانسمیتر فشار re-zero نشده؟

در این مورد، مشخص شد یکی از ترانسمیترها بعد از تعمیرات، offset دارد. NDP “از نگاه ابزار” بالا رفته بود، نه در واقعیت ممبران.

قانون: قبل از هر تصمیم پرهزینه (CIP یا تعویض ممبران)، اعتبار داده را اثبات کنید.

تحلیل داده‌های نرمالایز ‌شده RO و معیارهای درست تصمیم‌گیری برای CIP

یک اشتباه رایج در صنعت، CIP تقویمی است. CIP باید نشانه‌محور باشد و با داده‌های نرمالایز ‌شده تصمیم‌گیری شود. بدون وارد شدن به عددهای ثابت (چون هر پروژه متفاوت است)، منطق تصمیم این است:

• اگر NPF نرمالایز ‌شده روند نزولی پایدار دارد و با اقدامات عملیاتی یا پیش‌تصفیه قابل کنترل نیست؛ درنتیجه CIP منطقی می‌شود.
• اگر NDP نرمالایز ‌شده بالا می‌رود و نشان می‌دهد گرفتگی هیدرولیکی در حال رشد است؛ CIP می‌تواند لازم باشد.
• اگر NSP بدتر می‌شود، CIP همیشه جواب نیست؛ ممکن است مشکل “آسیب” باشد نه “فولینگ”.

نکته بی‌رحمانه اما واقعی: خیلی از CIPها به این دلیل شکست می‌خورند که اصلاً مسئله CIP نبوده است.

ضدالگوهای رایج در تحلیل عملکرد RO که باید کنار گذاشته شوند

• تفسیر عملکرد فقط با جریان پرمییت خام
• تصمیم CIP فقط با ΔP خام
• نادیده گرفتن اثر دما
• نرمالایز کردن با داده‌های آلوده (فلومتر غلط)
• نگاه کردن به عدد، نه روند
• یک KPI را “قاضی مطلق” کردن
