آتوپسی کالبدشکافی ممبران

در سیستم‌های تصفیه آب صنعتی اسمز معکوس (RO)، ممبران‌ها مثل قلب تپنده عمل می‌کنند؛ لایه‌های ظریف و مهندسی‌شده‌ای که وظیفه حیاتی جداسازی دقیق املاح، آلاینده‌ها و میکروارگانیسم‌ها از آب را بر عهده دارند. اما ممبران‌ها هم مانند هر جزء دیگری، دچار گرفتگی، فرسایش و آسیب‌های شیمیایی یا مکانیکی می‌شوند. وقتی افت جریان تولید، افزایش TDS آب خروجی یا کاهش راندمان سیستم مشاهده می‌شود، نخستین سؤال مهندسان بهره‌بردار این است: چه بر سر ممبران‌ها آمده است؟

در چنین شرایطی، صرفاً تحلیل داده‌های عملیاتی سیستم برای تشخیص ریشه مشکل ممکن است کافی نباشد. اینجاست که «آتوپسی ممبران» یا همان کالبدشکافی غشا وارد میدان می‌شود؛ یک روش دقیق، فنی و مستند برای بررسی علل خرابی ممبران‌ها و ارائه راهکارهای اصلاحی.

در این مقاله، نگاهی عمیق و تخصصی به فرآیند آتوپسی ممبران خواهیم داشت؛ از دلایل انجام آن گرفته تا مراحل اجرایی، بازرسی‌های داخلی و خارجی، و نکاتی که بهره‌برداران باید بدانند تا از بروز خرابی‌های مشابه در آینده جلوگیری کنند.

آتوپسی (کالبدشکافی) ممبران چیست؟

در صنعت تصفیه آب صنعتی به روش اسمز معکوس، زمانی که عملکرد یک ممبران کاهش می‌یابد یا به‌طور کامل از چرخه بهره‌برداری خارج می‌شود، یکی از دقیق‌ترین روش‌ها برای یافتن علت مشکل، انجام آتوپسی یا کالبدشکافی ممبران است.

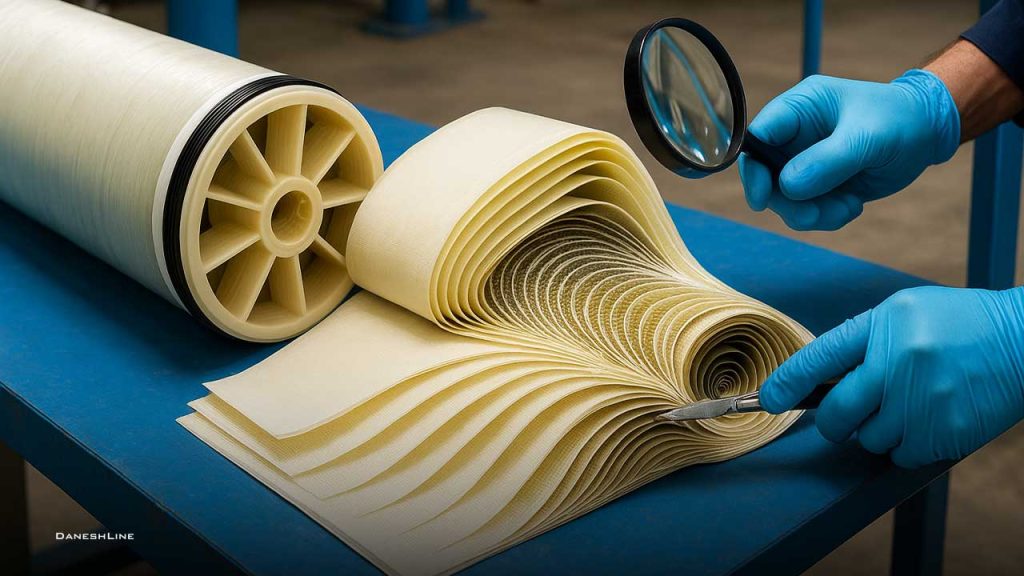

آتوپسی ممبران فرآیندی تحلیلی است که در آن غشای RO به‌صورت فیزیکی باز شده و لایه‌های داخلی آن تحت بررسی‌های میکروسکوپی، شیمیایی و فیزیکی قرار می‌گیرد. هدف اصلی این فرآیند، شناسایی نوع آلودگی، محل آسیب و تعیین علت دقیق افت عملکرد ممبران است.

ممبران‌های اسمز معکوس معمولاً از ساختار کامپوزیتی چندلایه تشکیل شده‌اند، شامل:

• لایه محافظ بیرونی (پلی‌آمید)
• لایه فعال میانی با خاصیت جداسازی
• لایه پشتیبان یا حمایتی (Support Layer)

هر یک از این لایه‌ها ممکن است دچار مشکلاتی مانند گرفتگی (Fouling)، بایو‌فولینگ، رسوب‌گذاری (Scaling) یا آسیب‌های شیمیایی و مکانیکی شوند که موجب کاهش بازده سیستم می‌شود.

نتایج حاصل از آتوپسی نه تنها به تشخیص علت خرابی کمک می‌کند، بلکه اطلاعات بسیار ارزشمندی برای بهبود عملکرد کلی سیستم فراهم می‌سازد. با تحلیل دقیق لایه‌های آسیب‌دیده، می‌توان نقاط ضعف در طراحی پیش‌تصفیه، دوزینگ مواد شیمیایی، نحوه بهره‌برداری، و برنامه‌های نگهداری را شناسایی کرد. این اطلاعات به متخصصان کمک می‌کند تا اقدامات اصلاحی مؤثرتری اجرا کرده و از بروز مشکلات مشابه در آینده جلوگیری کنند.

چرا آتوپسی ممبران انجام می‌شود؟

آتوپسی ممبران، فراتر از یک آزمایش علمی، ابزاری کلیدی برای بهینه‌سازی عملکرد سیستم‌های اسمز معکوس و افزایش عمر مفید ممبران‌هاست. این فرآیند به بهره‌برداران کمک می‌کند تا با تحلیل دقیق علت افت بازدهی، از تکرار خطاهای عملیاتی یا طراحی جلوگیری کرده و هزینه‌های ناشی از تعویض‌های غیرضروری را کاهش دهند.

در ادامه مهم‌ترین اهداف و دلایل انجام آتوپسی ممبران را مرور می‌کنیم:

۱. تشخیص علت افت عملکرد

یکی از نخستین نشانه‌های خرابی ممبران، کاهش دبی آب تولیدی و افزایش هدایت الکتریکی در آب تصفیه‌شده (Permeate Conductivity) است. اگر پس از انجام شستشوی شیمیایی، عملکرد ممبران به حالت اولیه بازنگردد، آتوپسی بهترین روش برای یافتن دلیل اصلی خواهد بود. این کاهش می‌تواند ناشی از ضخیم‌شدن رسوبات، ترک در لایه‌ها یا حتی نقص در فرآیند پیش‌تصفیه باشد.

۲. شناسایی دقیق نوع گرفتگی (Fouling) یا رسوب‌گذاری (Scaling)

گرفتگی ممبران ممکن است منشأ متفاوتی داشته باشد:

• آلودگی آلی (Organic Fouling)
• بایوفولینگ (Biofouling)
• رسوبات معدنی مانند کربنات کلسیم یا سولفات‌ها (Scaling)
• ذرات معلق و گل‌ولای (Particulate Fouling)

با کمک ابزارهایی مانند میکروسکوپ الکترونی روبشی (SEM)، طیف‌سنجی XRD و EDS، نوع و ترکیب این رسوبات شناسایی می‌شود. این اطلاعات برای انتخاب دقیق مواد شیمیایی، طراحی سیستم پیش‌تصفیه، و بهینه‌سازی برنامه‌های شستشو (CIP) ضروری است.

۳. ارزیابی اثربخشی شستشوی شیمیایی

گاهی علی‌رغم انجام شستشوهای متعدد با اسید یا قلیا، عملکرد ممبران بهبود نمی‌یابد. آتوپسی می‌تواند نشان دهد آیا شوینده‌ها توانایی پاک‌سازی رسوبات موجود را دارند یا خیر. همچنین باقی‌ماندن مواد شیمیایی بر سطح غشا یا عدم حذف لایه‌های فولینگ با شستشوهای فعلی، از طریق آتوپسی قابل تشخیص است.

۴. تشخیص آسیب‌های مکانیکی یا شیمیایی

فشارهای ناگهانی، شوک‌های هیدرولیکی، تماس با کلر آزاد یا مواد شیمیایی نادرست، می‌توانند موجب بروز آسیب‌های ساختاری مانند ترک، چین‌خوردگی، تورم یا سوراخ‌های میکروسکوپی در ممبران شوند. آتوپسی به‌صورت مستقیم این تخریب‌ها را آشکار کرده و اطلاعات دقیق برای تصمیم‌گیری درباره تعویض یا ادامه استفاده از ممبران ارائه می‌دهد.

۵. مستندسازی و ایجاد پایگاه داده نگهداری

با ثبت نتایج آتوپسی‌ در یک پایگاه داده، امکان تحلیل روند عملکرد ممبران‌ها، شناسایی الگوهای تکراری خرابی، و پیش‌بینی زمان مناسب برای شستشو یا تعویض فراهم می‌شود. این اطلاعات در بلندمدت به کاهش هزینه‌ها، پیشگیری از توقف‌های اضطراری، و بهینه‌سازی برنامه‌های نگهداری کمک می‌کند.

مراحل انجام آتوپسی ممبران

آتوپسی ممبران یک فرآیند تخصصی و مرحله‌به‌مرحله است که با هدف شناسایی دقیق مشکلات عملکردی ممبران‌های اسمز معکوس انجام می‌شود. انجام صحیح این فرآیند نیازمند تجهیزات آزمایشگاهی، ابزار دقیق، مستندسازی کامل و دانش فنی بالا است.

۱. انتخاب نمونه مناسب و نمونه‌برداری اولیه

نخستین گام، انتخاب یک یا چند ممبران مناسب برای کالبدشکافی است. معمولاً ممبران‌هایی انتخاب می‌شوند که:

• اخیراً از سیستم خارج شده‌اند و در وضعیت تازه‌تری هستند
• افت عملکرد قابل توجه یا آسیب ظاهری دارند
• در موقعیت‌های بحرانی سیستم (مانند اولین یا آخرین وسل) نصب بوده‌اند

برای مقایسه بهتر، گاهی دو یا چند ممبران با شرایط عملیاتی مشابه (دما، فشار، کیفیت آب) انتخاب می‌شوند. سپس از هر ممبران، ۲ تا ۳ قطعه با ابعاد استاندارد (مثلاً ۱۰×۱۰ سانتی‌متر) برش داده می‌شود. قبل از برش، سطح ممبران با آب مقطر یا آب دیونیزه شسته می‌شود، ولی باید از شستشوی شدید پرهیز کرد تا لایه‌های رسوبی سست از بین نروند.

۲. جداسازی لایه‌های داخلی ممبران

غشاهای اسمز معکوس از چند لایه اصلی تشکیل شده‌اند:

• لایه فعال (Polyamide Active Layer): مسئول اصلی جداسازی یون‌ها و مواد محلول
• لایه پشتیبان (Support Layer): از پلی‌استر یا پلی‌پروپیلن، وظیفه حفظ ساختار مکانیکی
• لایه‌های تقویتی (Mesh یا Tricot): برای استحکام اضافی و چیدمان مارپیچی

برای جداسازی این لایه‌ها، از ابزارهایی مانند تیغ جراحی، اسکالپل یا حلال‌های خاص استفاده می‌شود. در حین جداسازی، محل دقیق برداشت (مثلاً از مرکز ممبران یا لبه‌ها) باید به‌دقت ثبت شود، چراکه ارتباط بین موقعیت مکانی و نوع فولینگ برای تحلیل نهایی اهمیت دارد.

۳. آماده‌سازی نمونه‌ها برای آنالیزهای آزمایشگاهی

نمونه‌های برداشت‌شده بسته به نوع آنالیز مورد نیاز، به شکل زیر آماده می‌شوند:

برای میکروسکوپ الکترونی روبشی (SEM):

قطعات کوچک (مثلاً ۱×۱ سانتی‌متر) خشک شده، سپس با لایه‌ای از طلا یا پلاتین پوشانده می‌شوند تا بتوان ساختار سطحی را در بزرگ‌نمایی بالا مشاهده کرد.

برای آنالیزهای شیمیایی (XRD، EDS، FTIR):

نمونه‌ها به‌دقت خشک می‌شوند تا بتوان ترکیب دقیق رسوبات، آلاینده‌ها یا تخریب‌های شیمیایی را شناسایی کرد.

برای آزمون‌های مکانیکی:

در صورتی که نیاز به بررسی مقاومت کششی یا ساختار پلیمری باشد، نمونه‌هایی با ابعاد استاندارد تهیه می‌شوند.

۴. مستندسازی اطلاعات عملیاتی

برای تحلیل دقیق نتایج آتوپسی، لازم است اطلاعات عملکردی مرتبط با ممبران کالبدشکافی‌شده جمع‌آوری شود. این اطلاعات معمولاً شامل موارد زیر است:

• مدت زمان بهره‌برداری و تعداد شستشوها
• شرایط عملیاتی: فشار، دما، ریکاوری، دبی‌ها
• پارامترهای آب خوراک: TDS، سختی، ORP، pH، کلر
• تغییرات خروجی ممبران: افت فشار، کاهش فلوکس، افزایش هدایت آب تولیدی
• فرمول و کیفیت اجرای برنامه‌های CIP

ترکیب این داده‌ها با نتایج آنالیز، دید کاملی از علت خرابی ارائه می‌دهد و راهکارهای اصلاحی علمی‌تر و دقیق‌تری را ممکن می‌سازد.

بازرسی داخلی ممبران

بازرسی داخلی ممبران بخش کلیدی از فرآیند آتوپسی است که به بررسی فیزیکی، شیمیایی و ساختاری لایه‌های داخلی ممبران می‌پردازد. هدف از این مرحله، شناسایی نوع رسوبات، میزان آسیب‌های مکانیکی یا شیمیایی و ارزیابی وضعیت لایه پلی‌آمیدی و زیر‌لایه پشتیبان غشا است.

مشاهده چشمی (Visual Inspection)

نخستین قدم، بررسی چشمی نمونه‌ها در شرایط نوری مناسب (نور سفید متمرکز) با ذره‌بین قوی یا لوپ اپتیکال است. در این مرحله موارد زیر بررسی می‌شود:

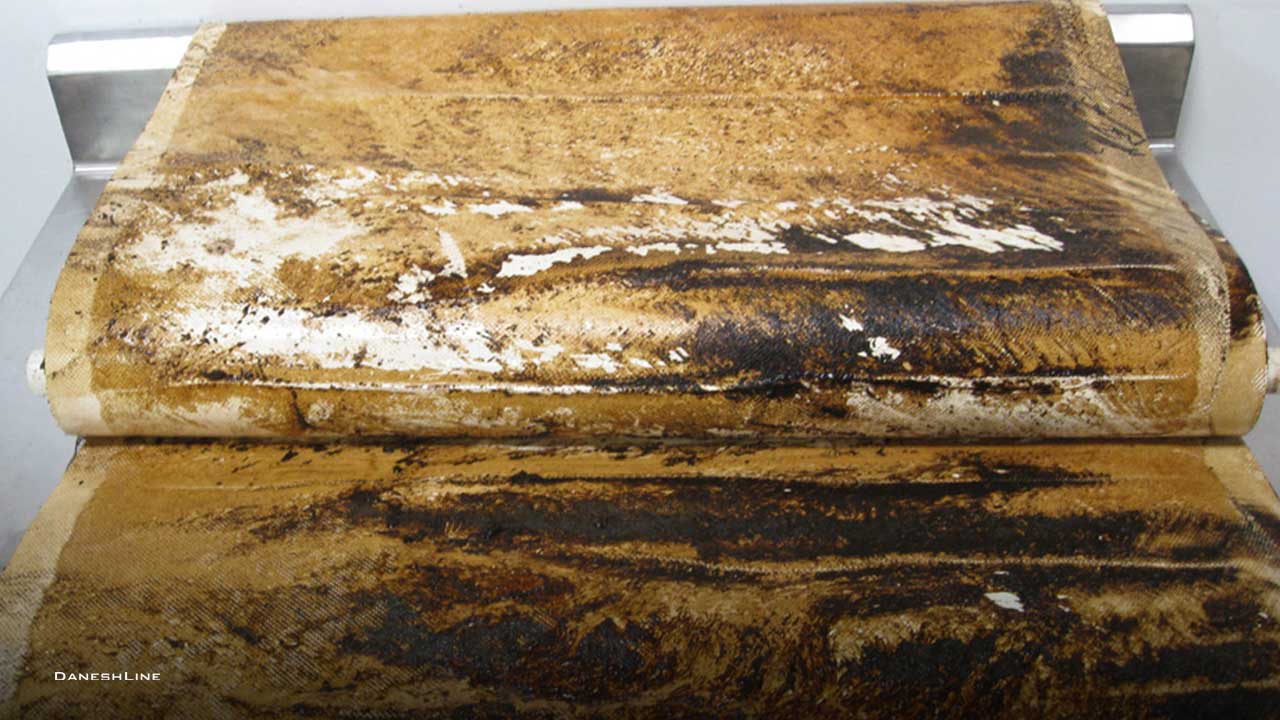

• رنگ و فرم رسوبات: رسوبات آلی معمولاً قهوه‌ای تا قهوه‌ای تیره‌اند، در حالی‌که رسوبات معدنی مانند کربنات کلسیم سفید یا خاکستری هستند.
• الگوی تجمع: رسوبات غیریکنواخت در لبه‌ها یا گوشه‌ها ممکن است نشان‌دهنده جریان ناپایدار یا طراحی نادرست ماژول باشد.
• آسیب‌های سطحی: حباب‌های گازی، تورم یا جداشدگی لایه‌ها می‌تواند نشان‌دهنده تماس با کلر، گازهای خورنده یا تخریب ساختاری باشد.

بررسی با میکروسکوپ نوری (Optical Microscopy)

در این مرحله، قطعات کوچک‌تری از ممبران زیر میکروسکوپ نوری بررسی می‌شوند تا جزئیاتی مانند:

• ضخامت لایه رسوبی
• ساختار بلورهای معدنی (Scaling)
• حضور بیوفیلم‌ها و میکروارگانیسم‌ها

مشخص شود. در برخی موارد، رنگ‌آمیزی‌هایی مانند کریستال ویوله یا متیلن بلو برای برجسته‌سازی باکتری‌ها استفاده می‌شود.

میکروسکوپ الکترونی روبشی (SEM) همراه با EDS

برای مشاهده ساختار سطح با بزرگ‌نمایی بالا (تا ده‌ها هزار برابر)، از میکروسکوپ الکترونی روبشی (SEM) استفاده می‌شود. این تکنیک امکان بررسی دقیق موارد زیر را فراهم می‌سازد:

• منافذ غشا و میزان گرفتگی آن‌ها
• تخریب یا ناپیوستگی در لایه فعال
• شکل بلورهای معدنی مانند کلسیت یا گچ
• حضور و چیدمان میکروارگانیسم‌ها (بایوفولینگ)

در کنار SEM معمولاً از آنالیز EDS (Energy Dispersive Spectroscopy) استفاده می‌شود تا ترکیب شیمیایی عناصر سطحی مشخص گردد. به‌عنوان مثال:

• کلسیم و منیزیم بالا: نشان‌دهنده اسکیلینگ ناشی از سختی
• فسفات و سیلیس: نمایانگر آلودگی خاص یا نقص سیستم‌های تزریق شیمیایی در پیش تصفیه

آنالیز طیفی (FTIR و XRD)

برای تعیین دقیق ترکیب شیمیایی رسوبات، نمونه‌هایی از لایه رسوبی تحت دو تکنیک اصلی آنالیز می‌شوند:

• FTIR: برای شناسایی پیوندهای شیمیایی مانند گروه‌های کربنات (CO₃²⁻)، سولفات (SO₄²⁻) و گروه‌های آلی (C–H، C=O)
• XRD: برای تعیین فاز بلوری و تشخیص ساختارهایی مانند کریستال‌های کلسیم کربنات، گچ، سیلیکات‌ها و هالیدها

این اطلاعات برای انتخاب شوینده مناسب و طراحی مؤثر برنامه‌های CIP بسیار حیاتی‌اند.

تست‌های مکانیکی و ضخامت‌سنجی

در برخی موارد، بخشی از ممبران برای بررسی مکانیکی مورد استفاده قرار می‌گیرد:

• تست کشش: ارزیابی مقاومت ساختاری ممبران و تعیین تغییرات احتمالی در خواص مکانیکی
• ضخامت‌سنجی: با استفاده از میکرومتر یا ضخامت‌سنج اولتراسونیک، ضخامت لایه فعال و پشتیبان اندازه‌گیری می‌شود تا میزان رسوب‌گذاری و افت ساختار بررسی گردد

اگر ضخامت‌ها فراتر از محدوده استاندارد (Spec) باشند، احتمال تخریب عملکردی و ساختاری وجود دارد.

تجربه میدانی:

در یکی از پروژه‌های تصفیه آب چاه در جنوب کشور، افت ناگهانی rejection در ممبران مشاهده شد. با انجام آتوپسی مشخص گردید که لایه فعال ممبران در اثر تماس مداوم با دوز بالای کلر در مرحله پیش‌تصفیه، دچار تخریب شیمیایی شده و رنگ آن به زرد و قهوه‌ای تغییر یافته بود.

بازرسی خارجی ممبران

بازرسی خارجی ممبران‌ها اولین لایه از ارزیابی وضعیت فنی سیستم‌های اسمز معکوس است. این مرحله، به بررسی ظاهری بدنه غشا، اتصالات، اورینگ‌ها و شرایط محیطی می‌پردازد و می‌تواند بسیاری از علائم اولیه خرابی یا کاهش عملکرد را قبل از نیاز به آتوپسی آشکار سازد. تشخیص زودهنگام در این مرحله می‌تواند از بروز آسیب‌های جدی‌تر داخلی جلوگیری کند.

بررسی وضعیت پرشر‌وسل و شرایط نصب

• درزها، جوش‌ها و نشتی‌ها: پوسته باید از نظر وجود ترک‌های سطحی، خوردگی یا نشتی بررسی شود. این مشکلات اغلب ناشی از فشار نامناسب، ارتعاشات مداوم یا خستگی فلز هستند.
• رنگ و پوشش ضدخوردگی: پوسته‌هایی که پوشش محافظ دارند، باید از نظر پوسته‌پوسته شدن رنگ یا زنگ‌زدگی بررسی شوند؛ زیرا این موارد می‌توانند منجر به نفوذ رطوبت و آسیب‌دیدگی ساختاری شوند.

بررسی اتصالات، فلنج‌ها و اورینگ‌ها

• اورینگ‌ها (O-Rings): با لمس دستی، وضعیت انعطاف‌پذیری و سلامت اورینگ‌ها بررسی شود. خشک‌شدگی، ترک‌خوردگی یا له‌شدگی اورینگ‌ها می‌تواند باعث نشتی و افت فشار مؤثر در سیستم شود.
• فلنج‌ها و بست‌ها: اتصالات فلنجی یا بست‌های نگهدارنده ممبران باید از نظر نشتی، شل‌شدگی یا سفت شدن بیش از حد (Over-tightening) بررسی شوند که در غیر این‌ صورت ممکن است به شکست مکانیکی منجر شوند.

ارزیابی سطح بیرونی ممبران

• لکه‌ها و تغییر رنگ: لکه‌های سفید یا خاکستری می‌توانند نشان‌دهنده باقی‌مانده نمک‌ها باشند؛ در حالی‌که لکه‌های سیاه یا قهوه‌ای ممکن است به‌دلیل رشد بیوفیلم یا آلودگی آلی ایجاد شده باشند.
• خراشیدگی و ساییدگی: در صورت نصب یا جابه‌جایی نادرست ممبران، سطح آن ممکن است دچار خراش شود. این خراش‌ها محل مناسبی برای تجمع آلودگی‌ها و رشد میکروبی خواهند بود.
• نشانه‌های Telescoping: اگر لایه‌های داخلی از محل خود جابه‌جا شده باشند، ممکن است به‌صورت ظاهری تورفتگی یا بیرون‌زدگی در لبه‌های غشا دیده شود که ناشی از فشار بیش‌ از‌ حد یا نصب اشتباه است.

اندازه‌گیری افت فشار (ΔP)

در زمان بازرسی ظاهری، ثبت فشار نقاط ورودی و خروجی ممبران (با استفاده از فشارسنج‌ها) بسیار مهم است. افت فشار بالاتر از حد مجاز (به‌ویژه در ممبران‌های قدیمی) می‌تواند نشان‌دهنده گرفتگی، فولینگ اولیه یا خرابی داخلی باشد. این موضوع اغلب نیاز به بررسی بیشتر یا حتی آتوپسی را ضروری می‌سازد.

بررسی شرایط محیطی و تجهیزات جانبی

• دمای محیط: گرمای بیش‌ از‌ حد در محل نصب می‌تواند موجب کاهش عمر اورینگ‌ها و اثر منفی بر عملکرد کلی سیستم شود.
• گرد و غبار و آلودگی هوا: در محیط‌های صنعتی، وجود ذرات معلق در هوا ممکن است باعث آلودگی تدریجی بدنه ممبران شود.
• نور و دسترسی: فقدان روشنایی یا فضای کافی برای بازرسی و شستشو، احتمال تشخیص دیرهنگام خرابی‌ها را افزایش می‌دهد.

یادداشت کاربردی:

در یکی از پروژه‌های صنعتی، کاهش تدریجی فشار در یک رشته ممبران منجر به شناسایی نشتی ظاهری در محل اتصال فلنج شد. با بررسی دقیق‌تر مشخص شد که اورینگ‌ها خشک و ترک‌خورده بوده‌اند که در صورت عدم توجه، می‌توانست به آسیب داخلی ممبران نیز منجر شود.

سخن پایانی

آتوپسی ممبران نه‌تنها یک ابزار تشخیصی است، بلکه نقشه راهی برای بهینه‌سازی عملکرد سیستم‌های RO محسوب می‌شود. اگرچه ممکن است انجام آن در نگاه اول هزینه‌بر به نظر برسد، اما اطلاعات حاصل از این فرآیند می‌تواند از تکرار خطاهای پرهزینه، تعویض‌های نابجا و افت کیفیت محصول نهایی جلوگیری کند. در نتیجه، توصیه می‌شود که در هر پروژه صنعتی بزرگ، آتوپسی دوره‌ای ممبران به عنوان بخشی از استراتژی نگهداری پیشگیرانه در نظر گرفته شود.
