تفاوت‌های مرحله و پاس در سیستم تصفیه آب صنعتی RO

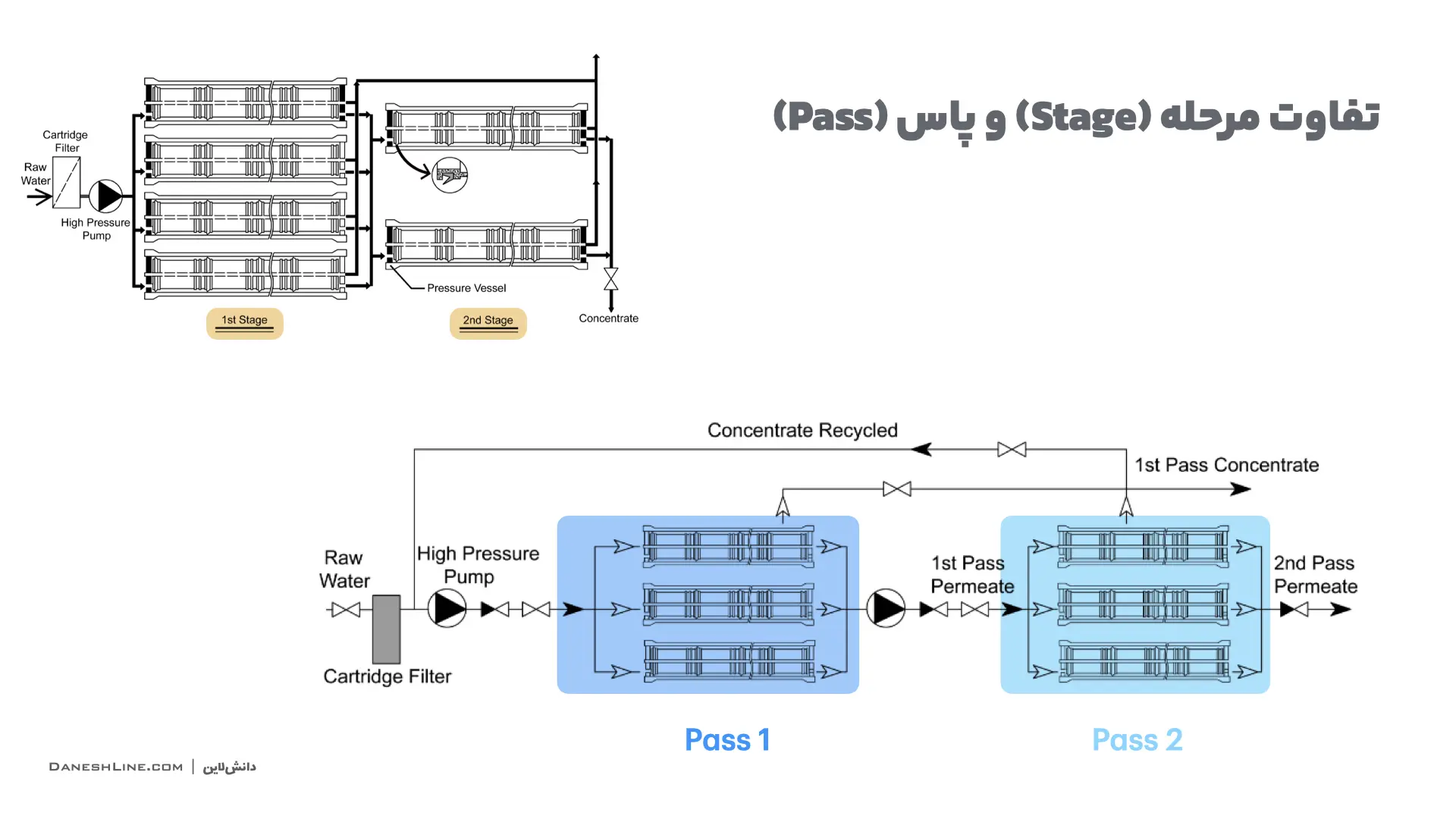

در طراحی سیستم‌های تصفیه آب صنعتی اسمز معکوس (RO)، مفاهیم «مرحله» (Stage) و «پاس» (Pass) دو اصطلاح رایج اما گاه سردرگم‌کننده هستند. این دو واژه اگرچه ممکن است در ظاهر مشابه به نظر برسند، اما در عمل بیانگر مفاهیم کاملاً متفاوتی هستند که تأثیر مستقیم بر بازیابی آب (Recovery)، کیفیت آب تولیدی (Permeate Quality) و پیچیدگی طراحی سیستم دارند. مهندسان تازه‌کار یا حتی برخی طراحان با سابقه گاهی این دو را به‌اشتباه معادل یکدیگر به‌کار می‌برند؛ در حالی که ساختار هیدرولیکی و هدف هرکدام کاملاً متفاوت است. در این مقاله، با نگاهی تحلیلی و عملیاتی به بررسی تفاوت‌های کلیدی این دو مفهوم می‌پردازیم تا انتخاب بهینه‌تری برای طراحی یا اصلاح سیستم‌های RO صنعتی داشته باشیم.
مرحله در سیستم تصفیه آب صنعتی اسمز معکوس (RO)
در یک سیستم RO، مرحله (Stage) به چیدمان سری ممبران‌ها در یک مسیر آب اشاره دارد که با هدف افزایش نرخ بازیابی (Recovery) طراحی می‌شود. به عبارت ساده، در یک سیستم چندمرحله‌ای، جریان Reject مرحله اول به عنوان آب ورودی یا Feed مرحله بعدی استفاده می‌شود.
از آن‌جایی که هر ممبران فقط بخشی از آب را تصفیه می‌کند، اتصال چند ممبران به صورت مرحله‌ای باعث می‌شود آب بیشتری بازیافت شود.
ویژگی‌های مهم مرحله:
- ممبران‌های مرحله دوم معمولاً با دبی کمتر و فشار مشابه کار می‌کنند.
- اغلب در سیستم‌های بزرگ صنعتی با دبی بالا و نیاز به کاهش پساب (Reject) استفاده می‌شود.

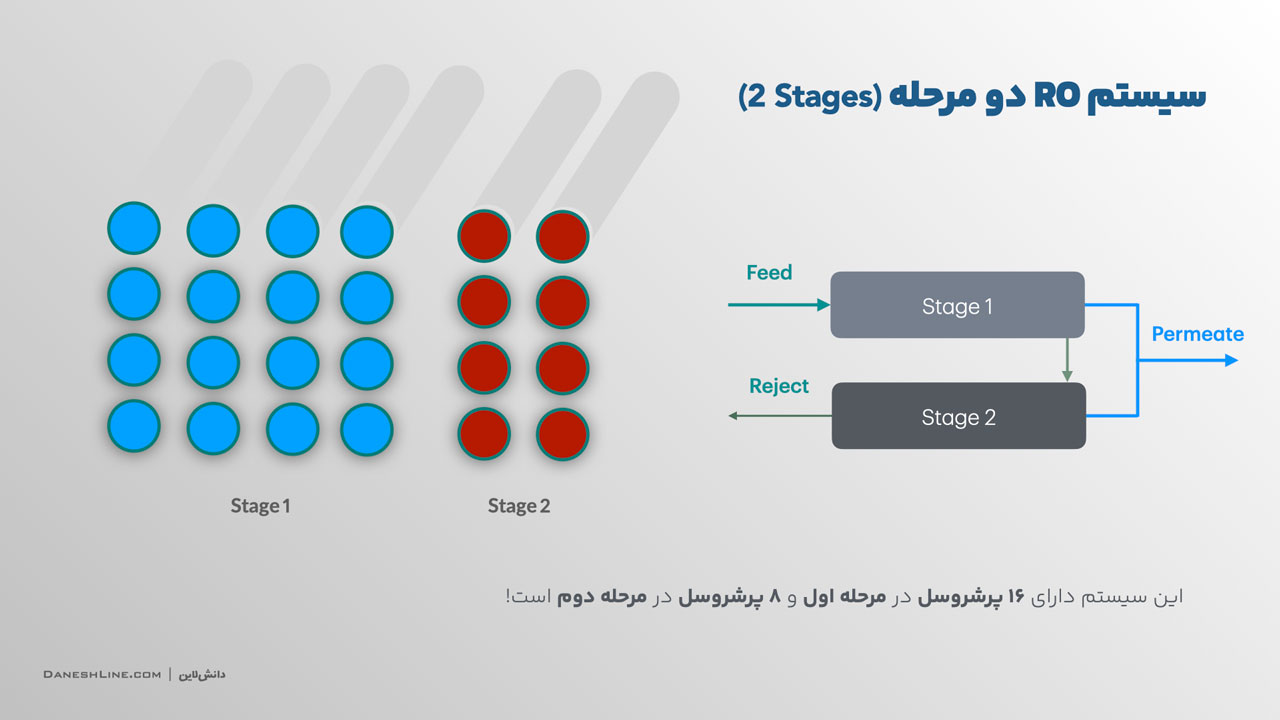

مثال عددی: فرض کنید یک سیستم ۲ مرحله‌ای داریم:
- مرحله اول: شامل ۱۶ پرشروسل
- مرحله دوم: شامل ۸ پرشروسل (برای جبران کاهش دبی reject)
- این چیدمان به‌صورت ۲:۱ نشان داده می‌شود (Stage Ratio = ۲:۱).
- نرخ بازیابی کل سیستم: حدود ۷۵٪ (در حالی‌که هر ممبران به تنهایی حدود ۱۵٪ بازیابی دارد)
نکته: افزایش تعداد مراحل، معمولاً برای بهینه‌سازی مصرف انرژی و کاهش دبی دورریز (Reject) به‌کار می‌رود؛ اما ممکن است منجر به افزایش خطر Scaling در ممبران‌های انتهایی شود.
پاس در سیستم تصفیه آب صنعتی اسمز معکوس (RO)

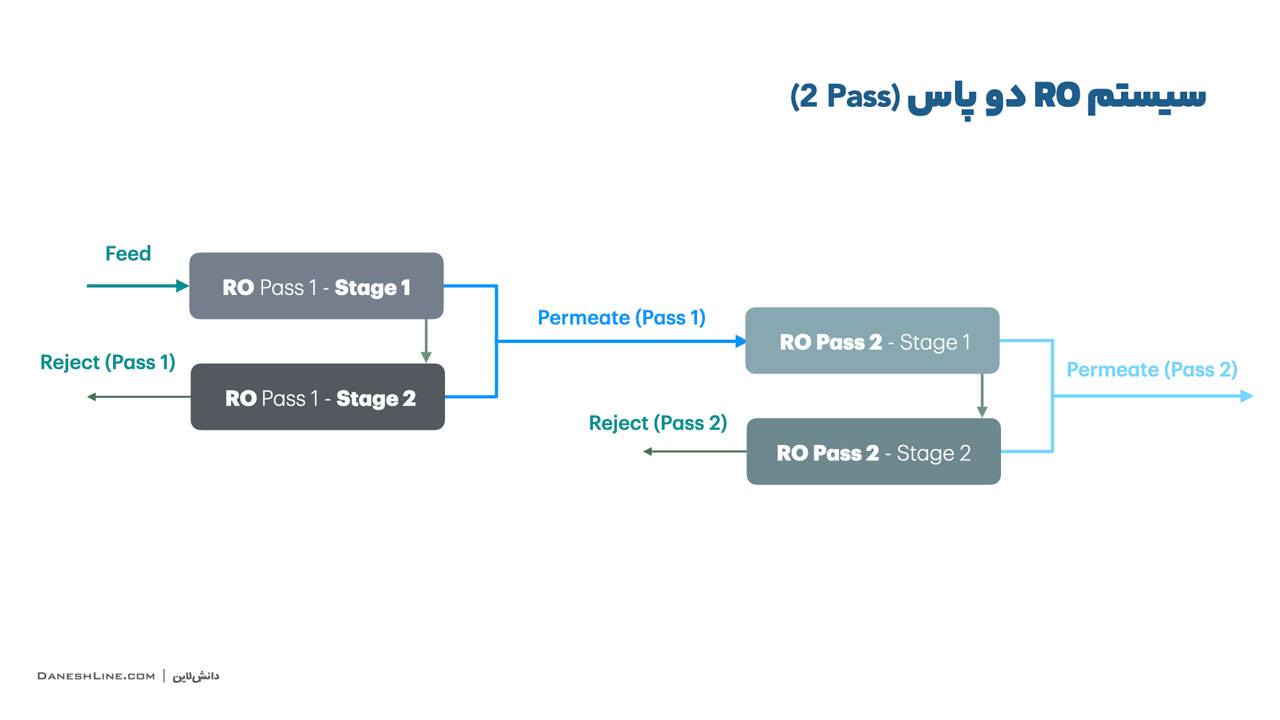

پاس یا Pass به فرایند تصفیه مجدد آب تولیدی (Permeate) مرحله اول توسط یک سیستم RO مستقل و مجزا است. در سیستم‌های دو پاس (Two Pass)، خروجی permeate پاس اول به عنوان خوراک پاس دوم در نظر گرفته می‌شود. در این حالت، هدف از پاس دوم معمولاً کاهش TDS نهایی یا رسیدن به کیفیت خاصی از آب (مثلاً برای کاربردهای دارویی یا دیگ‌های بخار فشار بالا) است.
در طراحی پاس دوم:
- ممبران‌ها جدید و مستقل هستند.
- فشار کاری پایین‌تر از پاس اول است. (چون TDS پایین‌تر شده)
- کنترل کیفیت دقیق‌تری نیاز است.
تحلیل: پاس دوم با هدف افزایش کیفیت، نه بازیابی آب طراحی می‌شود. به بیان دیگر، افزایش نرخ بازیابی در آن اهمیتی ندارد، بلکه کیفیت نهایی اهمیت دارد.
در طراحی سیستم چند پاس، هر پاس معمولاً پمپ، پیش‌فیلتراسیون و کنترلرهای مجزای خود را دارد. طراحی سیستم‌های چند پاس پیچیده‌تر و هزینه سرمایه‌گذاری بالاتر نسبت به سیستم‌های چندمرحله‌ای دارد.
مثال: در یک سیستم دو پاس، اگر TDS آب خام ۲۰۰۰ ppm باشد، پرمییت پاس اول ممکن است TDS حدود ۵۰ ppm داشته باشد، که سپس در پاس دوم به کمتر از ۵ ppm کاهش می‌یابد.
کاربرد سیستم تصفیه آب صنعتی مرحله‌ای
سیستم‌های چندمرحله‌ای بیشتر در مواردی استفاده می‌شوند که هدف، حداکثر بازیابی آب باشد بدون نیاز به افزایش فشار یا انرژی مصرفی. این سیستم‌ها در صنایعی کاربرد دارند که:
- هزینه تأمین آب خام بالا باشد (صرفه‌جویی اهمیت دارد)
- محدودیت تخلیه پساب وجود داشته باشد
- نرخ بازیابی بالاتر هدف باشد (مثلاً تا ۸۰–۸۵٪)
کاربردهای پیشنهادی برای سیستم‌های مرحله‌ای عبارتند از:
- صنایع غذایی و نوشیدنی: کاهش پساب و بازیابی حداکثری.
- تصفیه‌خانه‌های صنعتی بزرگ: بهینه‌سازی عملکرد در برابر مصرف انرژی.
- مناطق با محدودیت منابع آبی: مدیریت پساب.
مزایای کلیدی سیستم چند مرحله‌ای:
- صرفه‌جویی در مصرف آب
- کاهش حجم Reject
- عدم نیاز به تجهیزات اضافی (مثل پمپ دوم)
- سادگی نسبی در کنترل نسبت به سیستم دو پاس.
تجربه واقعی: در یک واحد صنعتی تولید مواد شیمیایی، با تبدیل سیستم تک‌مرحله‌ای به دو‌مرحله‌ای، نرخ بازیابی از ۶۵٪ به ۸۲٪ افزایش یافت، بدون افزایش مصرف انرژی.
کاربرد سیستم تصفیه آب صنعتی پاس
سیستم‌های چندپاس در صنایعی کاربرد دارند که کیفیت نهایی آب بسیار مهم باشد، مانند:
- صنایع دارویی با نیاز به آب خالص یا فوق خالص (مانند USP Water)
- نیروگاه‌ها: برای تأمین آب تغذیه بویلرهای فشار بالا
- صنایع الکترونیک و نیمه‌هادی‌ها
مزایای کلیدی سیستم چند پاس:
- کاهش TDS تا زیر ۱۰ ppm یا حتی ۱ ppm
- انعطاف‌پذیری در کنترل کیفیت نهایی
- دستیابی به کیفیت آب با EC کمتر از ۱ μS/cm
- جلوگیری از نیاز به پولیشینگ با رزین‌های گران‌قیمت
نکته: در پاس دوم، به دلیل کیفیت بالای آب ورودی، خطر Scaling تقریباً وجود ندارد اما رشد میکروبی چالش‌برانگیز می‌شود و ممکن است نیاز به CIP دوره‌ای ایجاد کند.
سیستم تصفیه آب تک‌پاس و تک‌مرحله، کدام مناسب‌تر است؟
انتخاب بین سیستم تک‌پاس و تک‌مرحله‌ای به اهداف عملیاتی و الزامات کیفی بستگی دارد. جدول زیر مقایسه‌ای بین این دو ساختار ارائه می‌دهد:
| ویژگی‌ها | سیستم تک‌مرحله‌ای | سیستم تک‌پاس |
| هدف اصلی | افزایش بازیابی آب | بهبود کیفیت نهایی آب |
| فشار مورد نیاز | بالا | نسبتاً پایین‌تر |
| ریسک Scaling | بالا در مرحله آخر | کم (به دلیل آب با TDS پایین) |
| تجهیزاتاضافی | نیاز ندارد | نیاز به ممبران، پمپ و کنترلر مجزا |
| مصرف انرژی | متوسط | بسته به فشار ورودی، ممکن است کمترباشد |
تحلیل: اگر هدف، صرفه‌جویی در مصرف آب و کاهش پساب باشد، سیستم مرحله‌ای گزینه مناسبی است. اگر کیفیت آب بسیار حیاتی است (مثلاً برای تزریق دارویی)، سیستم چندپاس ارجحیت دارد.
نتیجه‌گیری
تفاوت‌های مرحله و پاس در سیستم تصفیه آب صنعتی RO ریشه در هدف طراحی و ساختار عملیاتی آن‌ها دارد. مرحله به دنبال افزایش نرخ بازیابی و بهره‌وری است، در حالی که پاس تمرکز بر کیفیت نهایی دارد. انتخاب میان این دو باید بر اساس نیازهای خاص پروژه، محدودیت‌های محل و الزامات کیفیت آب باشد.
در پروژه‌ای که طراحی می‌کنید، بیشتر نگران بازیابی آب هستید یا کیفیت نهایی آن؟ تجربه‌تان را با ما در میان بگذارید.
سوالات متداول درباره تفاوت‌های مرحله و پاس در سیستم تصفیه آب صنعتی RO
بله، در سیستم‌های پیچیده، ترکیب دو مرحله و دو پاس برای بهینه‌سازی هم‌زمان کیفیت و بازیابی به‌کار می‌رود.
با طراحی مناسب جریان‌های بین‌مرحله‌ای، کنترل دما و تزریق دقیق آنتی‌اسکالانت.
بله، هرچند آلودگی کمتر است اما رشد میکروبی یا بیوفیلم ممکن است نیاز به CIP دوره‌ای ایجاد کند.
معمولاً از ممبران‌های BW با rejection بالا (مثل ممبران‌های HR) استفاده می‌شود.
بله، در صورت عدم نیاز به بازیابی بالا یا کیفیت خیلی خاص، سیستم تک‌مرحله‌ای گزینه‌ای اقتصادی است.
