اهمیت فلاکس در فرآیند تصفیه آب صنعتی
در طراحی و بهره‌برداری از سیستم‌های تصفیه آب صنعتی، یکی از پارامترهای کلیدی که مستقیماً بر بازدهی، طول عمر تجهیزات و هزینه‌های عملیاتی اثر می‌گذارد، فلاکس (Flux) است. بسیاری از مشکلاتی که در سیستم‌های اسمز معکوس، UF و MF رخ می‌دهد، از عدم توجه به فلاکس ناشی می‌شود. این مقاله دقیقاً بررسی می‌کند که فلاکس چیست، چرا این‌قدر مهم است و چگونه باید آن را مدیریت کرد.
فلاکس در تصفیه آب صنعتی چیست؟

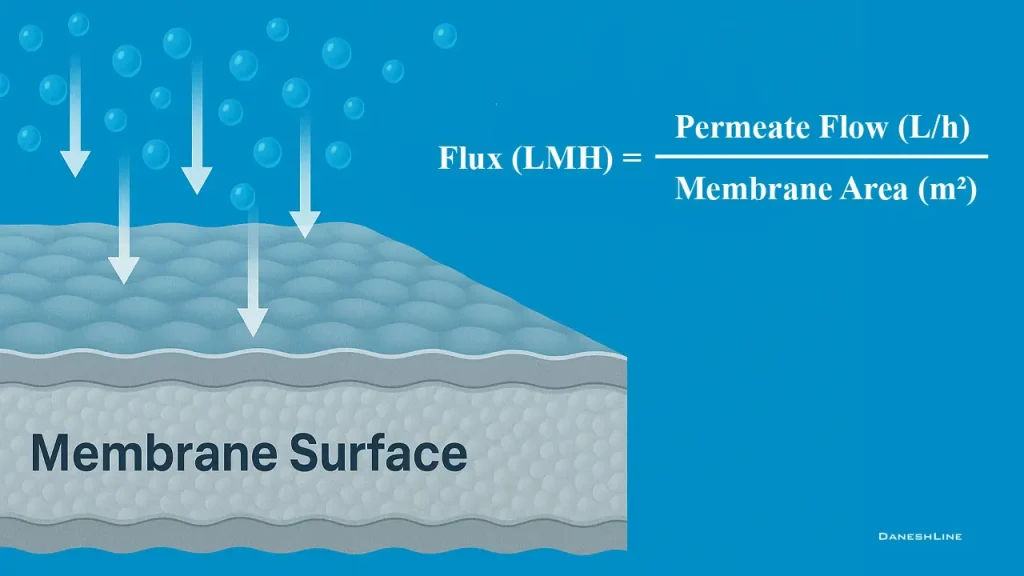

واژه “فلاکس” (Flux) به میزان جریان آب عبوری از سطح غشای ممبران در واحد زمان گفته می‌شود. این پارامتر معمولاً با واحد لیتر بر متر مربع در ساعت (LMH) یا گالن بر فوت مربع در روز (GFD) اندازه‌گیری شده و یکی از عوامل کلیدی در طراحی و ارزیابی عملکرد سیستم‌های غشایی است.

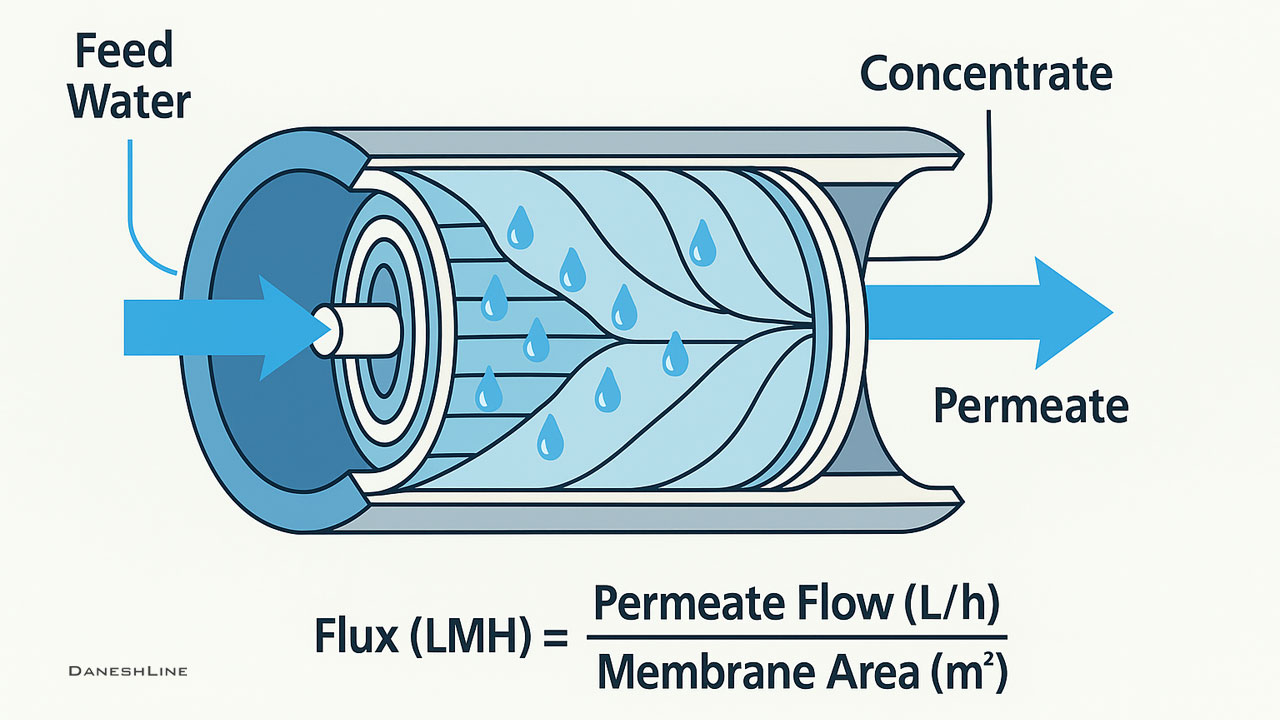

فلاکس را می‌توان از تقسیم حجم آب پرمییت تولیدی (واحد لیتر بر ساعت) بر واحد سطح ممبران (۱ مترمربع) محاسبه کرد:
این شاخص بیانگر میزان آب تصفیه‌شده در هر متر مربع از سطح ممبران در یک ساعت است و تأثیر مستقیمی بر کارایی، طول عمر ممبران و هزینه‌های عملیاتی سیستم دارد.
به عنوان نمونه، اگر یک ممبران با سطح ۴۰ متر مربع، در یک ساعت ۹۶۰ لیتر آب تولید کند، فلاکس آن برابر با ۲۴ LMH خواهد بود. همچنین اگر دبی سیستم ۲۰ مترمکعب بر ساعت و مجموع سطح مؤثر ممبران‌ها ۴۰ مترمربع باشد، فلاکس برابر با ۵۰۰ LMH خواهد شد.
بیشتر بخوانید: حذف سیلیکون دی اکسید در تصفیه آب صنعتی
کاربرد تصفیه آب صنعتی
تصفیه آب صنعتی یکی از حیاتی‌ترین فرآیندها در صنایع گوناگون است. از نیروگاه‌ها و پالایشگاه‌ها گرفته تا صنایع غذایی، داروسازی، پتروشیمی و نیمه‌هادی‌ها، همگی نیازمند آب با کیفیت خاص هستند که تنها با استفاده از سیستم‌های پیشرفته تصفیه قابل دستیابی است. در این میان، سیستم‌های غشایی مانند RO، به دلیل توانایی در حذف املاح محلول، ویروس‌ها، باکتری‌ها و آلودگی‌های میکروسکوپی، نقش محوری دارند.
کاربردهای کلیدی تصفیه آب صنعتی عبارتند از:
- تأمین آب خوراک بویلرها و برج‌های خنک‌کننده
- تولید آب صنعتی با خلوص بالا در صنایع داروسازی و الکترونیک
- بازیافت پساب در صنایع برای کاهش مصرف آب
- تصفیه آب لب‌شور یا آب دریا برای مصارف صنعتی و آشامیدنی
- کنترل خوردگی، رسوب و کنترل کیفیت محصول نهایی در صنایع پتروشیمی و پالایشگاه‌ها
- استفاده مجدد از آب فرآیندی و بازیافت پساب در کارخانه‌های فولاد و معادن
در همه این کاربردها، حفظ فلاکس پایدار و مناسب برای اطمینان از عملکرد اقتصادی و فنی سیستم حیاتی است.
اهمیت فلاکس در تصفیه آب صنعتی
فلاکس به عنوان شاخصی حیاتی در بهره‌برداری از سیستم‌های غشایی، نقش تعیین‌کننده‌ای در موارد زیر دارد:
بهره‌وری سیستم
فلاکس مستقیماً بر میزان آب تولیدی سیستم تأثیر دارد. فلاکس بیش از حد بالا می‌تواند منجر به گرفتگی زودرس ممبران، افزایش فشار عملیاتی و کاهش طول عمر ممبران شود. در مقابل، فلاکس خیلی پایین باعث کاهش بهره‌وری و افزایش هزینه تصفیه هر متر مکعب آب می‌شود. تولید بیشتر آب در سطح ثابت غشاء از مزایای فلاکس مناسب است.
تأثیر بر طراحی سیستم
طراحان سیستم‌های RO معمولاً با در نظر گرفتن کیفیت آب ورودی، نوع ممبران، دما و سایر شرایط محیطی، فلاکس بهینه را تعیین می‌کنند. این مقدار به عنوان مرجعی برای تعیین تعداد ممبران‌ها و ابعاد سیستم عمل می‌کند. انتخاب صحیح فلاکس باعث کاهش هزینه اولیه سیستم و افزایش راندمان می‌شود.
کنترل رسوب‌گذاری و گرفتگی
فلاکس بالا با افزایش احتمال رسوب‌گذاری و گرفتگی سطح ممبران همراه است، خصوصاً در آب‌هایی با TDS بالا یا احتمال تشکیل رسوب‌هایی مانند کربنات کلسیم، سولفات باریم، و ذرات معلق. فلاکس مناسب به جلوگیری از گرفتگی غشاء کمک می‌کند. همچنین، فلاکس بالا شست‌وشوی شیمیایی (CIP) را زودتر لازم می‌کند.
صرفه‌جویی در مصرف انرژی
فلاکس مناسب می‌تواند منجر به کاهش فشار مورد نیاز و در نتیجه صرفه‌جویی در مصرف انرژی شود. در مقابل، فلاکس بالا نیاز به فشار بیشتری دارد که باعث افزایش مصرف برق می‌شود.
افزایش طول عمر ممبران‌ها
با انتخاب فلاکس مناسب و جلوگیری از گرفتگی و نیاز به شستشوهای مکرر، طول عمر ممبران‌ها افزایش می‌یابد.
بهبود عملکرد کلی سیستم
حفظ فلاکس مناسب به حفظ کیفیت پایدار آب تولیدی و بهبود عملکرد کلی سیستم کمک می‌کند.
در طراحی‌های محافظه‌کارانه، فلاکس بین ۱۵ تا ۲۰ LMH در سیستم‌های RO آب لب‌شور و حدود ۸–۱۲ LMH در آب دریا پیشنهاد می‌شود. این اعداد با درنظر گرفتن TDS، دما، نوع آلودگی و طراحی پیش‌تصفیه قابل تغییر هستند.
در ادامه، جدول مقایسه‌ای بین فلاکس بالا و پایین را مشاهده می‌کنید که مزایا، معایب و کاربردهای هرکدام را بررسی می‌کند:
| شاخص مقایسه | فلاکس بالا (High Flux) | فلاکس پایین (Low Flux) |
|---|---|---|
| مزایا | -دبی تولیدی بالاتر -کاهش تعداد ممبران و تجهیزات -کاهش هزینه سرمایه‌گذاری اولیه (CAPEX) | – کاهش گرفتگی و رسوب (Fouling) – افزایش عمر ممبران – کاهش نیاز به شست‌وشوی شیمیایی (CIP) |
| معایب | – افزایش احتمال گرفتگی – نیاز به فشار بالاتر (افزایش مصرف انرژی) – کاهش عمر مؤثر ممبران‌ها | – نیاز به ممبران و تجهیزات بیشتر – افزایش CAPEX اولیه – کاهش نرخ تولید در واحد سطح |
| کاربردهای مناسب | – آب‌های با TDS پایین و SDI پایین – سیستم‌هایی با فضای محدود یا نیاز به دبی بالا – کاربردهایی که ممبران زود به زود تعویض می‌شود | – آب‌های مشکل‌دار (TDS یا SDI بالا) – سیستم‌هایی با دوره کاری طولانی بدون توقف – تصفیه پساب‌های صنعتی یا آب‌های سطحی |
| هزینه عملیاتی (OPEX) | معمولاً بیشتر به‌دلیل گرفتگی و انرژی | معمولاً کمتر به‌دلیل پایایی بیشتر |
| طول عمر ممبران | کوتاه‌تر در صورت طراحی نامناسب | بلندتر و پایدارتر |
تحلیل:
- فلاکس بالا برای شرایطی که فضا و هزینه اولیه محدود است مناسب است ولی باید با دقت طراحی شود تا به مشکلات زودرس در بهره‌برداری منجر نشود.
- فلاکس پایین گرچه نیازمند تجهیزات بیشتری است، ولی در فرآیندهای حساس یا با آب خوراک پیچیده بهترین عملکرد و کمترین هزینه نگهداری را دارد.
در طراحی‌های حرفه‌ای، معمولاً توازن بین این دو رویکرد با توجه به شرایط آب و نیاز فرآیند انتخاب می‌شود.
محاسبه میزان فلاکس در انواع سیستم‌های تصفیه آب صنعتی
محاسبه فلاکس بسته به نوع سیستم، ممبران استفاده شده، و شرایط عملیاتی متفاوت است. محاسبه فلاکس وابسته به دبی آب تولیدی و سطح مؤثر غشاء است. برای انواع مختلف سیستم، فلاکس‌های پیشنهادی به شرح زیر است:
| نوعسیستم | نوعآبورودی | بازهمناسبفلاکس (LMH) | توضیحات |
| اسمز معکوس (RO) لب‌شور | آب چاه، آب سطحی | ۱۵ تا ۲۵ | وابسته به دما و کیفیت آب |
| اسمز معکوس آب دریا | آب دریا (TDS > 35000) | ۸ تا ۱۵ | TDS بالا باعث محدودیت می‌شود |
| اسمز معکوس آب شور دریا | آب دریا (TDS > 35000) | ۱۰ تا ۱۸ | TDS بالا باعث محدودیت می‌شود |
| اولترافیلتراسیون (UF) | پساب صنعتی / سطحی | ۳۰ تا ۱۰۰ | وابسته به طراحی و روش شستشو |
| میکروفیلتراسیون (MF) | آب خنک‌کننده | ۵۰ تا ۱۵۰ | اغلب در پیش‌تصفیه کاربرد دارد |
توجه: این مقادیر به دمای مرجع ۲۵ درجه سانتی‌گراد نرمالایز شده‌اند.
محاسبه صحیح فلاکس نیازمند اطلاعات دقیق زیر است:
- دبی تولیدی (Permeate Flow)
- سطح مؤثر غشا (Membrane Area)
- دما و فشار عملیاتی
- کیفیت آب خوراک (SDI، TDS، Hardness، و …)
طراحی با فلاکس بالا ممکن است در کوتاه‌مدت هزینه اولیه را کاهش دهد، اما در بلندمدت به افزایش دفعات CIP، افت عملکرد ممبران و هزینه‌های تعمیر منجر می‌شود.
🔢 مثال عددی: محاسبه فلاکس در سیستم RO
برای درک بهتر نحوه محاسبه فلاکس، یک مثال عددی ساده بررسی می‌کنیم:
فرضیات:
- دبی آب تصفیه‌شده (Permeate Flow) = ۳۶۰۰ لیتر بر ساعت
- مساحت مؤثر کل غشاها = ۱۸۰ متر مربع
- دمای آب = ۲۵ درجه سانتی‌گراد (نیاز به اصلاح دما نیست)
گام ۱: استفاده از فرمول فلاکس Flux (LMH)=Permeate Flow (L/h) / Membrane Area (m2)
گام ۲: جایگذاری اعداد در فرمول Flux=۳۶۰۰/۱۸۰=۲۰ LMH
✅ نتیجه: در این مثال، فلاکس سیستم برابر ۲۰ لیتر بر متر مربع در ساعت (LMH) است که در محدوده مناسب برای سیستم‌های RO آب لب‌شور قرار دارد.
تحلیل: اگر این مقدار از بازه طراحی فراتر رود (مثلاً بیش از ۲۵ LMH شود)، احتمال گرفتگی غشاء، افزایش مصرف انرژی و کاهش طول عمر ممبران وجود دارد. در مقابل، فلاکس خیلی پایین (مثلاً زیر ۱۰ LMH) باعث کاهش بهره‌وری و افزایش هزینه تصفیه به ازای هر مترمکعب آب خواهد شد.
چه عواملی موجب افزایش فلاکس در سیستم‌های تصفیه آب صنعتی می‌شوند؟
افزایش فلاکس لزوماً مطلوب نیست، زیرا می‌تواند منجر به گرفتگی زودهنگام یا آسیب ممبران شود. با این حال، برخی عوامل باعث افزایش (گاهی ناخواسته و آسیب‌زننده) فلاکس می‌شوند:
- افزایش دمای آب: با افزایش دما، ویسکوزیته آب کاهش می‌یابد و فلاکس بالا می‌رود. در یک پروژه صنعتی با آب چاه TDS=3000 mg/L، افزایش دمای آب از ۲۰ به ۳۰ درجه سانتی‌گراد باعث شد فلاکس از ۱۸ به ۲۳ LMH برسد، بدون اینکه گرفتگی زودرس اتفاق بیفتد.
- افزایش فشار خوراک (Feed Pressure): فشار بیشتر می‌تواند جریان عبوری از ممبران را افزایش دهد.
- کاهش TDS خوراک: مقاومت اسمزی کمتر شده و فلاکس بالاتر می‌رود.
- حذف فولینگ یا گرفتگی‌ها: تمیز بودن سطح ممبران باعث بازیابی فلاکس می‌شود. تمیزکاری شیمیایی مؤثر (CIP) نیز سطح ممبران را تمیزتر کرده و فلاکس را بالا می‌برد.
- افزایش سطح مؤثر غشاء یا کاهش ریکاوری: باعث توزیع یکنواخت‌تر جریان و کاهش فشار برگشتی می‌شود.
- نشتی در اورینگ‌ها یا آب‌بندها: باعث افزایش ظاهری فلاکس بدون تصفیه واقعی می‌شود.
- استفاده از آنتی‌اسکالانت‌ها یا مواد شیمیایی با دوز بالا: ممکن است کاهش موقت رسوبات و افزایش فلاکس را ایجاد کند.
- افزایش دبی جریان خوراک (Feed).
- کاهش تعداد ممبران‌ها در سیستم (Oversizing Hydraulics).
- استفاده از طراحی Cross-Flow مناسب.
افزایش غیرمهندسی فلاکس منجر به فشار نامتوازن، جریان عبوری زیاد از O-ringها و آسیب غشاء می‌شود.
تأثیر آنتی اسکالانت در افزایش فلاکس ممبران‌ها
آنتی‌اسکالانت‌ها مواد شیمیایی هستند که با جلوگیری از تشکیل رسوبات معدنی روی سطح ممبران (کربنات کلسیم، سولفات کلسیم، باریم، استرانسیم، سیلیکا و…)، به حفظ عملکرد سیستم کمک می‌کنند و از کاهش فلاکس جلوگیری می‌کنند. این مواد با مکانیسم‌هایی چون تعلیق یون‌ها، جلوگیری از هسته‌زایی کریستال‌ها و بازدارندگی رشد بلورها، از کاهش فلاکس جلوگیری می‌کنند و حتی در برخی شرایط باعث افزایش آن می‌شوند.
مزایای استفاده از آنتی‌اسکالانت‌ها در افزایش فلاکس (یا حفظ آن)
- جلوگیری از کاهش فلاکس و افزایش پایایی فلاکس در بازه‌های طولانی.
- کاهش دفعات CIP.
- افزایش عمر ممبران.
- حفظ پیوستگی جریان تولیدی.
- کاهش افت فشار در مرحله غشایی و کاهش فشار لازم برای عبور آب (کمک به کاهش مصرف انرژی).
- جلوگیری از آسیب فیزیکی به ممبران.
- امکان طراحی با فلاکس کمی بالاتر بدون ایجاد Scaling.
با این حال، استفاده بیش از حد یا انتخاب نادرست آنتی‌اسکالانت می‌تواند باعث گرفتگی شیمیایی، تشکیل ژل یا واکنش‌های نامطلوب با سایر مواد شیمیایی شود. در طراحی سیستم باید درصد اشباع رسوبات (LSI یا S&DSI) و دوز بهینه تزریق آنتی اسکالانت محاسبه و کنترل شود. انتخاب نوع، دوز و نقطه تزریق آنتی‌اسکالانت باید بر اساس آنالیز دقیق آب و طراحی انجام شود.
سوالات متداول درباره فلاکس غشا
فلاکس میزان آبی است که در هر ساعت از سطح مشخصی از ممبران عبور کرده و تصفیه می‌شود. این شاخص نشان‌دهنده نرخ عبور آب از ممبران یا فیلتر است. فلاکس بالاتر یعنی تولید بیشتر، به شرطی که از حد مجاز عبور نکند. این شاخص کمک می‌کند تا بهره‌وری و بار عملیاتی سیستم کنترل شود.
فلاکس مناسب باعث کاهش مصرف انرژی، مواد شیمیایی و افزایش عمر غشاء می‌شود. طراحی با فلاکس مناسب می‌تواند هزینه‌های انرژی، تعویض ممبران و عملیات CIP را کاهش دهد. در مقابل، فلاکس بالا ممکن است تولید بیشتر آب را در پی داشته باشد اما در بلندمدت می‌تواند منجر به هزینه‌های بالای تعویض ممبران و شست‌وشوی مکرر شود. فلاکس نامناسب هزینه نگهداری را به‌شدت افزایش می‌دهد. طراحی با فلاکس بالا در ابتدا ارزان‌تر ولی در درازمدت پرهزینه‌تر است. فلاکس بهینه کمک می‌کند تا هزینه کل تصفیه کاهش یابد.
فشار، دما، کیفیت آب خوراک، نوع ممبران، گرفتگی‌ها، مواد شیمیایی تزریقی و حتی کیفیت نصب سیستم می‌توانند عملکرد فلاکس را تحت تأثیر قرار دهند. همچنین دبی جریان خوراک، تعداد ممبران‌ها، طراحی Crossflow، وضعیت فیزیکی ممبران‌ها (SDI، TSS، TDS) و طراحی سیستم (Recovery) نیز مؤثر هستند.
به خودی خود خیر؛ اما اگر فلاکس بیش از حد استاندارد باشد، می‌تواند به کاهش طول عمر ممبران، افزایش انرژی مصرفی و گرفتگی سیستم منجر شود. فلاکس بیش از حد طراحی می‌تواند منجر به گرفتگی، بایوفولینگ، پارگی ممبران یا نشت O-ring شود. فلاکس بالا در صورت عدم تطابق با کیفیت آب یا طراحی نادرست می‌تواند منجر به گرفتگی (scaling) و کاهش عمر ممبران شود.
خیر، فلاکس تنها یک پارامتر از چندین فاکتور مهم است. موفقیت در تصفیه نیازمند طراحی دقیق، پیش‌تصفیه مؤثر، کنترل کیفیت شیمیایی و نگهداری مداوم است. تصفیه موفق نیاز به طراحی جامع، پیش‌تصفیه مناسب، کنترل شیمیایی و بهره‌برداری صحیح دارد. سایر فاکتورها مانند Recovery، فشار، نوع ممبران و آنالیز آب نیز نقش حیاتی دارند.
